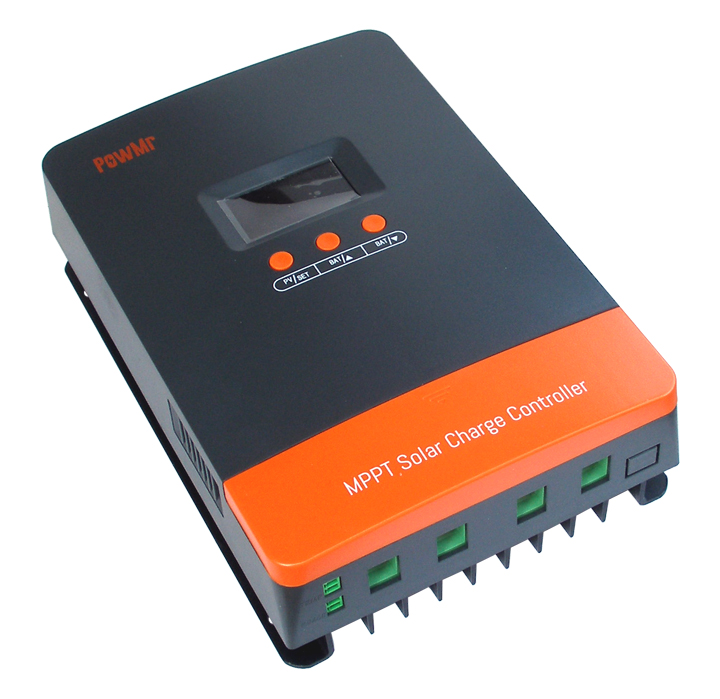

Контроллер заряда POW-M80-PRO – MPPT-контроллер для заряда АКБ от солнечных батарей током до 80А. Контроллер позволяет работать с АКБ на 12 / 24 / 48В и автоматически подстраивается под рабочее напряжение вашего АКБ. Производитель заявил поддержку основных используемых пользоватлеями типов АКБ – SLA / AGM / GEL, обслуживаемые (Flood), LiFePO4 с напряжениями 12.8В / 22.4В / 25.6 В / 48.0В / 51.2В, Li-ion [Li(NiCoMn)O2] с напряжениями 11.1В / 22.2В / 25.9 В / 48.1В / 51.8В. Для правильной эксплуатации АКБ пользователь должен при первом включении настроить тип АКБ и если необходимо подстроить параметры его заряда. Контроллер позволяет подключить солнечные батареи мощностью от 960Вт (при 12В АКБ) и до 3840Вт (при 48В АКБ). Главным преимуществом данного контроллера является использование технологии MPPT, которая позволяет пользователю использовать до 97-99% вырабатываемой солнечными батареями энергии! В зависимости от вырабатываемой солнечными батареями в текущий момент энергии контроллер в автоматическом режиме подбирает точку максимальной мощности (MPP) и даже при низкой освещённости батарей (пасмурное небо) получать максимально возможную энергию. По сравнению с контроллерами класса PWM выигрыш по КПД у данного контроллера минимум на 10-15% выше.

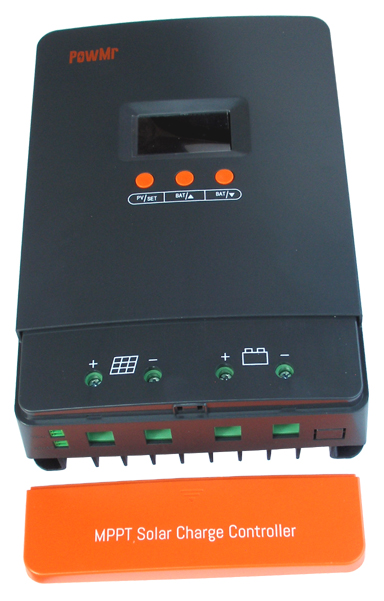

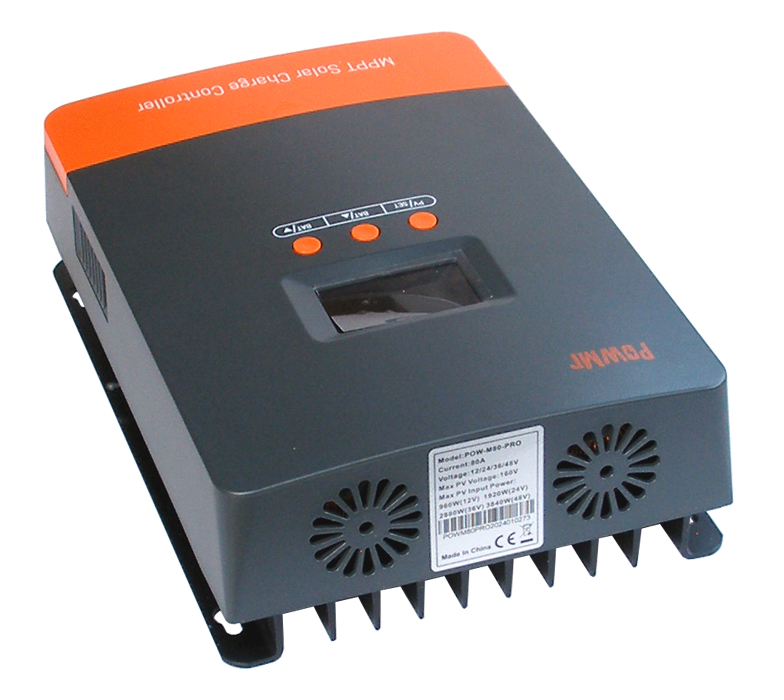

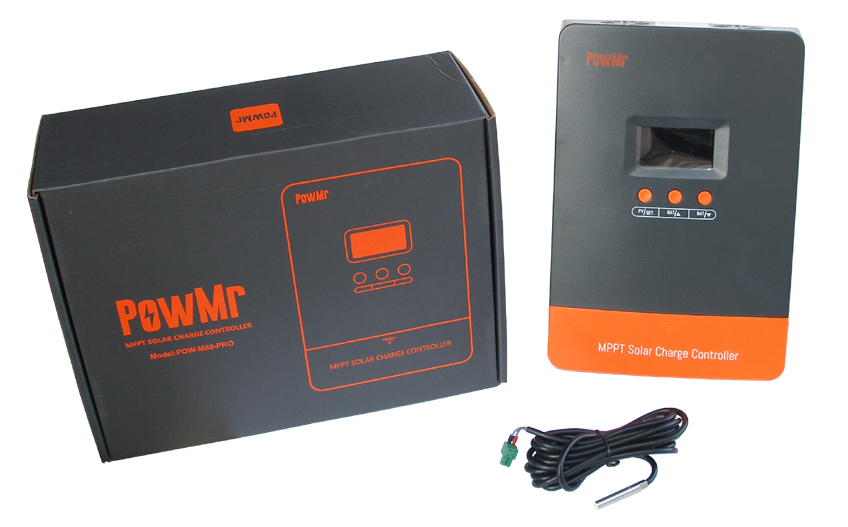

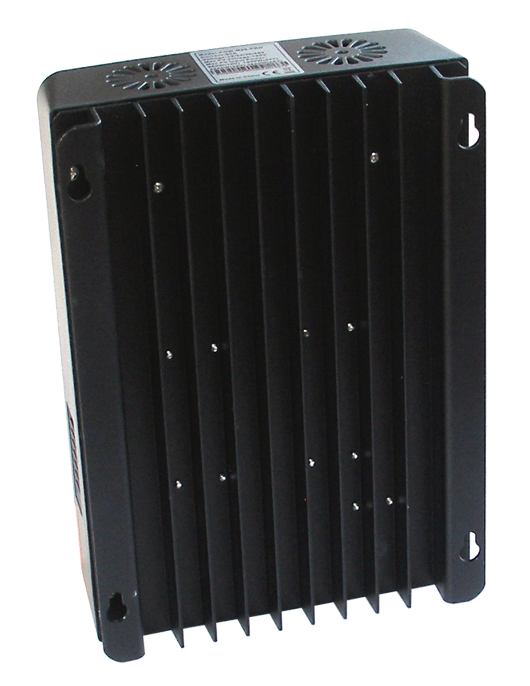

Контроллер оснащён ЖК-дисплеем для отображения параметров работы, а также для возможности проведения пользователем настройки параметров заряда и разряда АКБ, подключения нагрузки. В зависимости от напряжения на АКБ, контроллер будет регулировать процесс заряда и подавать/отключать питание нагрузки. Для эффективного отвода тепла и защиты от перегрева корпус контроллера выполнен из металла и оснащен вентиляторами, поэтому при размещении контроллера учитывайте расстояние до любых боковых препятствий с учётом необходимости продува тёплого воздуха. В противном случае контроллер у вас будет перегреваться и на индикаторе будет возникать соответствующий этой ситуации код ошибки (№60). Органами управления контроллера являются четыре кнопки на передней панели – PV/ SET, BAT/ВВЕРХ, BAT/ВНИЗ,. Для более корректной работы процесса температурной компенсации при заряде АКБ контроллер оснащён внешним датчиком температуры, который необходимо установить на корпус АКБ. Производитель предусмотрел систему защиту АКБ от перезаряда и глубокого разряда, защиту АКБ от превышения допустимого напряжения, поступающего от солнечных батарей, и защиту от превышения допустимого тока, поступабщего от солнечных батарей. Рекомендуем при выборе солнечных батарей ориентироваться на допустимую входную мощность и общее напряжение от последовательно включенных солнечных батарей. Данная модель позволяет подключать параллельно к общему АКБ до 12 контроллеров.

Обращаем ваше внимание, что выхода на нагрузку в контроллере нет! Ваш инвертор подключайте напрямую к клеммам АКБ!

Технические характеристики:

* - для правильной эксплуатации АКБ пользователь должен при первом включении настроить тип АКБ и если необходимо, то и параметры его заряда.

Обращаем ваше внимание, что для отвода тепла контроллер в автоматическом режиме включает вентиляторы и тем самым создаёт довольно ощутимый шум в районе места установки. Учитывайте этот фактор при подборе места для монтажа контроллера, чтоб он не нарушал привычный ритм жизни пользователя.

Порядок инсталляции контроллера и подключений солнечных батарей, АКБ, нагрузки:

1. Выберите место для установки контроллера так, чтобы избежать падения прямых солнечных лучей, воздействия высоких температур и воды (пара), обеспечивалась вентиляция. При монтаже контроллера рекомендуется отступить не менее 8 см от препятствий снизу и сверху, не менее 15…20 см с боковых сторон для обеспечения должной вентиляции и удобства коммутации подключаемых проводов.

1. В выбранном месте для установки приложите к стене направляющую пластину (идёт в комплекте поставки) и отметьте маркером точки крепления. Затем дрелью просверлите установочные отверстия в отмеченных местах и зафиксируйте винты.
2. Заведите шляпки винтов в монтажные отверстия на корпусе контроллера и зафиксируйте контроллер.
3. Далее приступайте к подключениям. В первую очередь подключите "+" и "-" АКБ к соответствующим клеммам контроллера (если операция успешна – заработает индикатор контроллера). Затем подключите "+" и "-" фотомодулей к соответствующим клеммам контроллера.

Соблюдайте полярность подключений! После подключения АКБ, если он не разряжен, в течение нескольких секунд контроллер включится и появится индикация.

Обращаем ваше внимание, что порядок отключения строго обратный! Несоблюдения порядка подключения или отключения приводит к выходу из строя контроллера и не подпадает под гарантийные обязательства!

Для удобства коммутаций подключений солнечных батарей и АКБ, а также защиты производитель рекомендует дополнительно приобрести и установить грозозащиту (УЗИП) и автоматы постоянного тока.
