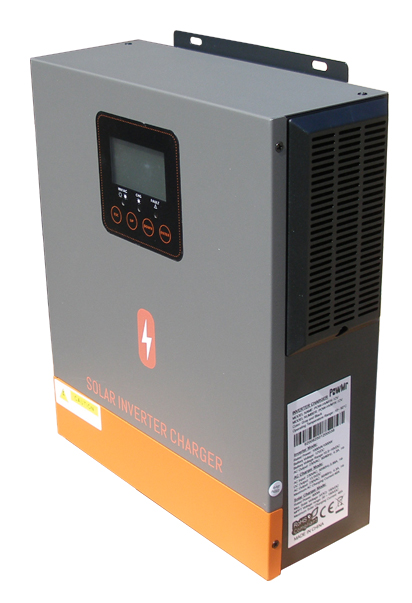

Инвертор PowMr POW-HVM1K-12V является самым младшим представителем класса гибридных инверторов PowMr и позволяет создать или маломощную «домашнюю» СЭС для автономного или бесперебойного электроснабжения, или использоваться в качестве ИБП для бесперебойного электроснабжения. В составе СЭС с помощью инвертора PowMr POW-HVM1K-12V можно полностью или частично запитать нагрузку от вырабатываемой солнечными батареями энергии, что позволит снизить зависимость от РЭСа и расходы на оплаты счетов. А при остутствии солнечных батарей данная модель вполне способна выполнить функции домашнего ИБП для маломощного бытового оборудования.

Инвертора PowMr POW-HVM1K-12V предназначены для работы с АКБ на 12В и мощностью нагрузки до 1000Вт. Инвертора однофазные и позволяют вырабатывать напряжение 230В переменного тока частотой 50 Гц с формой «правильная синусоида». Среднее КПД инверторов 94%. Для эксплуатации в составе СЭС в инверторе предусмотрен выбор пользователем приоритетов по питанию нагрузки (солнце / сеть / аккумулятор) и зарядке АКБ (сеть / солнце). Инвертора оснащены защитами от переполюсовки АКБ, перегрева, КЗ и перегрузки по выходу. Все переключения при пропадании или появлении внешней сети происходят автоматически, без ущерба для питания нагрузки.

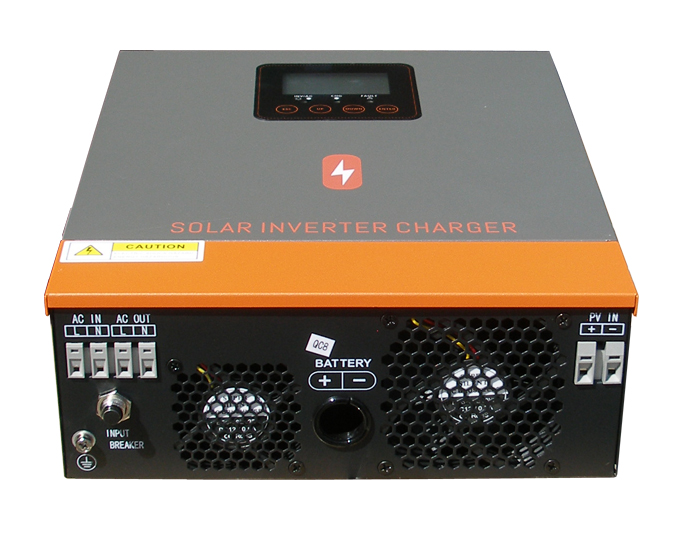

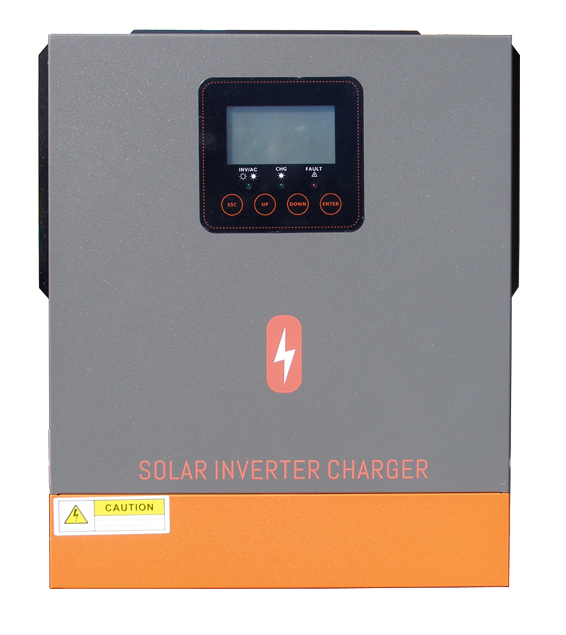

Конструктивно данные гибридные инвертора состоят из блоков: контроллер заряда АКБ от солнечных батарей и входной сети, однофазный инвертор DC-AC, блок управления и выбора приоритета работы. Для отображения информации о параметрах работы инвертор оснащён функциональным ЖК индикатором и тремя светодиодами, а для настройки и управления предусмотрены четыре кнопки. Для зарядки АКБ от солнечной энергии в инверторе используется MPPT контроллер, благодаря чему и достигается высокий КПД преобразования солнечной энергии и общей работы инвертора. Производитель предусмотрел в инверторе зарядку как от солнечных панелей, так и от сети, при этом суммарный ток заряда от обоих источников может достигать 80А! Для работы MPPT контроллера рекомендуется использовать массив солнечных батарей мощностью до 600Вт и рабочим напряжением до 150 В. Инвертора позволяют пользователю использовать самые популярные сегодня типа АКБ гелевые, кислотные, LiFePO4 и Li-ion (в пользовательском режиме). Инвертора сертифицированы для продажи в странах ЕС (сертификация CE).

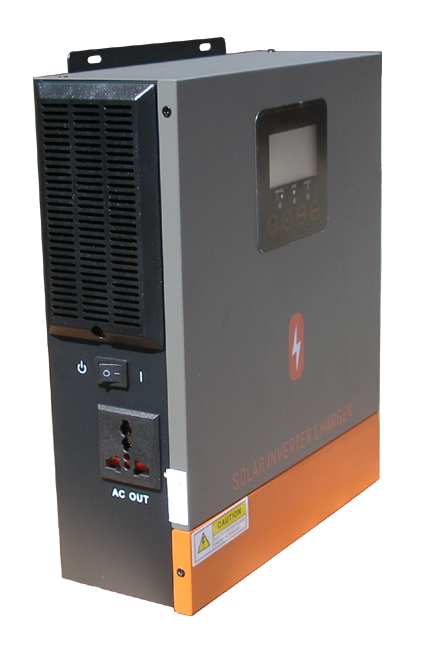

Интересную особенность в данной модели придумал производитель – на левой боковой панели есть выход 220В непосредственно в виде розетки. Поскольку мощность данной модели гибридного относительно небольшая по отношению к старшим моделям, то данное нововведение вполне востребовано – можно, например, сразу подключить к инвертору котел отопления или холодильник (если именно только для этого электроприбора изначально и задумывалось приобретение данной модели).

Технические характеристики:

* - производитель в прилагаемой к инвертору инструкции указывает диапазон 20-150В это то напряжение, которое можно подавать на инвертор от батарей, но ввиду особенностей MPP трекера его рабочий диапазон несколько уже (при напряжении ниже 30В выработка невелика). Также обращаем внимание, что оптимальная работа (самый лучший КПД) MPP трекера достигается при напряжении порядка 90В. Это означает, что при других напряжения реальный КПД будет несколько ниже.

** - обращаем ваше внимание, что при работе с мощной нагрузкой или заряде АКБ в инверторе включается активная вентиляция и находится рядом с инвертором некомфортно! Рекомендуется его размещение не в жилых помещениях (спать под его шум будет непросто), а в технических помещениях, в которых обеспечивается достаточная вентиляция (известны случаи размещения в кладовках и шкафах для гардероба! Это неправильное место для размещения, ситуация может привести к выходу из строя инвертора или пожару на объекте!).

Рассмотрим подробнее аспекты работы гибридного инвертора. В инверторе предусмотрены три приоритета питания нагрузки, которые может выбрать пользователь (пункт 1 в меню):

• USB (utility-solar-battery), установлен на заводе по умолчанию. Питание нагрузки осуществляется в первую очередь от входной сети. Если входная сеть отсутствует, то нагрузка запитывается от энергии, вырабатываемой солнечными батареями, а если её недостаточно то питание нагрузки происходит от энергии запасенной в АКБ до момента их разряда или восстановления внешней сети.
• SUB (solar-utility-battery), самый интересный режим в плане экономии потребления от РЭСа. Вырабатываемая солнечными батареями энергия используется для питания нагрузки в первую очередь. Если вырабатываемой батареями энергии недостаточно, то нагрузка запитывается от входной сети РЭС. Питание нагрузки будет осуществляться от энергии запасенной в АКБ в случаях, если входная сеть отсутствует и энергия солнечных батарей также отсутствует или является недостаточной по мощности.
• SBU (solar-battery-utility). Вырабатываемая солнечными батареями энергия используется для питания нагрузки в первую очередь. Если вырабатываемой батареями энергии недостаточно, то нагрузка запитывается от энергии запасенной в АКБ. Питание нагрузки будет осуществляться от входной сети РЭС в случае, если энергии солнечных батарей недостаточно и запасы энергии в АКБ достигли уровня разряда (настраивается пользователем в меню).
• nFS (solar+battery-utility-battery). Интересный режим с точки зрения экономии ресурса АКБ по сравнению с режимом SBU. При наличии выработки солнечными батареями энергия эта энергия + энергия из АКБ (если солнца недостаточно) используется для питания нагрузки в первую очередь. Если выработка солнечными батареями прекратилась (на закате дня), то нагрузка запитывается от сети РЭС. Если при этом питание от РЭС пропало, то питание нагрузки происходит от энергии запасенной в АКБ. При выборе этого пункта вам также необходимо настроить ограничение по току разряда АКБ в пункте 14 (10-20-30-40А) и напряжения переходов на АКБ и обратно в пунктах 12 и 13.

Вариант «SUB» интересен тем, что в солнечный период позволяет сэкономить потребление от РЭСа и при определённых условиях даже вообще ничего не потреблять от РЭСа какой то период. Вариант «USB» интересен тем, кому нужно бесперебойное электроснабжение, без оглядки на экономию потребления от РЭСа. В случае, если у вас автономная СЭС, эта настройка непринципиальна, поскольку в любом режиме инвертор сначала постарается работать от энергии Солнца, а затем переключится на АКБ.

Помимо приоритета питания нагрузки, в инверторе можно настроить приоритет зарядки АКБ (пункт 16 в меню):

1. CSO (charge solar) в первую очередь зарядка АКБ происходит от энергии солнечных батарей. Если солнечные батареи ничего не вырабатывают, то зарядка происходит от внешней сети.
2. SNU (solar & utility) - установлен на заводе по умолчанию. Зарядка АКБ осуществляется одновременно от внешней сети и вырабатываемой солнечными батареями энергии.
3. OSO (only solar) зарядка АКБ производится только от вырабатываемой солнечными батареями энергии, независимо от наличия или отсутствия входной сети.

Ещё хотим обратить ваше внимание, что в настройках инвертора можно настроить максимальный ток заряда от внешней сети и суммарный максимальный ток (!) заряда от внешней сети и солнечного контроллера заряда (т.е. отдельно ток заряда от солнечного контроллера настроить нельзя, только косвенно!). При этом необходимо учитывать, что зарядный ток АКБ типа GEL / AGM рекомендован не более 20% от их номинальной ёмкости (каждый производитель сам указывает на корпусе допустимый ток), а LiFePO4 чаще всего 30-50% от номинальной ёмкости. При превышении этих значений происходит ускоренное старение АКБ и как следствие потеря ёмкости или выход из строя гораздо раньше оговоренного производителем срока. Наши рекомендации по установке тока заряда для АКБ:

LiFePO4 100А*ч 30 А (50А макс);

LiFePO4 200А*ч 50 А;

GEL AGM 100А*ч 20 А;

GEL AGM 200А*ч 40 А.

Мы рекомендуем использовать LiFePO4 АКБ ТМ CS Power. Проверенное качество и надежный производитель! Приобрести их также можно у нас для выбора и заказа перейдите в магазине в раздел «Аккумуляторы».

При эксплуатации инвертора с LiFePO4 или Li-ion АКБ в меню 5 выбирается режим USE (настройка пользователем) и настройка параметров заряда и разряда (пункты меню 26, 27, 29) производиться в ручном режиме. Для LiFePO4 рекомендуется установить следующие значения:

• в пункте 26 (установка напряжения основного заряда) 14,214,6 В;
• в пункте 27 (установка напряжения плавающего заряда) 13,613,8 В;
• в пункте 29 (установка напряжения, при котором произойдёт отключение питания нагрузки в режиме работы инвертора от АКБ из-за его разряда) 11,612,2 В.

Инвертор позволяет производить мониторинг его работы через сеть Интернет со смартфона. Для этого вам необходимо дополнительно приобрести специализированный Wi-Fi адаптер, включить его в порт WI-FI, произвести настройку его подключения к инвертору и сети Интернет и после этого производить дистанционный мониторинг его работы из любого места, где ваш смартфон подключится к сети Интернет.
