Предохранитель 20A ADLER Elektrotechnik A73 gPV цилиндрический 10*38

Предохранитель 20A ADLER Elektrotechnik A73 gPV цилиндрический 10*38

Предохранитель 20A ADLER Elektrotechnik A73 gPV цилиндрический 10*38

Цена: 96 грн . Опт: 90 грн.

Отзывы: 0

В наличии: 42 шт.
Пожаловаться на цену
Предохранители немецкого бренда ADLER Elektrotechnik серии A73 изготавливаются в соответствии со спецификациями для использования с номинальным рабочим напряжение 1000 В постоянного тока и номинальные рабочие токи до 30A для защиты от протекания повышенных токов или воздействий короткого замыкания в цепях и рассчитаны на одноразовое автоматическое срабатывание.

Корпус предохранителя имеет цилиндрическую форму, выполнен из керамической термостойкой и высокопрочной трубки с установленным внутри плавким элементом, изготовленным из стерлингового серебра, свободное пространство вокруг которого заполнено кварцевым песком с высоким содержанием кремния, выступающим в роли защитной среды для предотвращения возникновения дугового разряда.

Эта серия плавких предохранителей подключается к цепям постоянного тока, требующих защиты, предназначена для использования в фотоэлектрических системах с рабочим напряжением до 1000 В, в частности в электрических щитках  для защиты стрингов солнечных батарей, защиты подключенных АКБ, защиты цепей солнечных контроллеров и иных цепях постоянного тока. Необходимо устанавливать предохранитель на каждый стринг солнечной электростанции. В случае срабатывания предохранителя защищённый этим предохранителем стринг отключается от системы.

Технические характеристики и особенности:
  • Назначение - быстродействующий предохранитель для защиты силовых полупроводниковых цепей и цепей постоянного тока;
  • Типоразмер - 10х38 мм;
  • Максимальное рабочее напряжение - 1000 В постоянного тока, класс gPV;
  • Номинальный ток - 20А;
  • Рекомендуется для использования при тока короткого замыкания солнечной батареи - < 13,3...15,4 А;
  • Рекомендуемое напряжение в стринге из солнечных батарей - < 830 В;
  • Отключающая способность - 30 кА;
  • Постоянная времени - 1...3 мс;
  • Постоянная Джоуля отключения [(A²s) L/R=2 мс]  - 229 А²с (преддуговое) / 330 А²с (при 1000 В);
  • Потеря мощности - 2,4 Вт (при токе 8А) / 3,6 Вт (при токе 10А);
  • "Холодное" сопротивление - 0,009 Ом (при токе до 2А и температуре 25°C);
  • Диапазон рабочих температур - -30°С...+70°С;
  • Соответствует сертификатам и стандартам - UL, TUV, EC60269-1:2007+A1, EC60269-6:2011, UL2579;
  • Страна изготовитель - Китай.

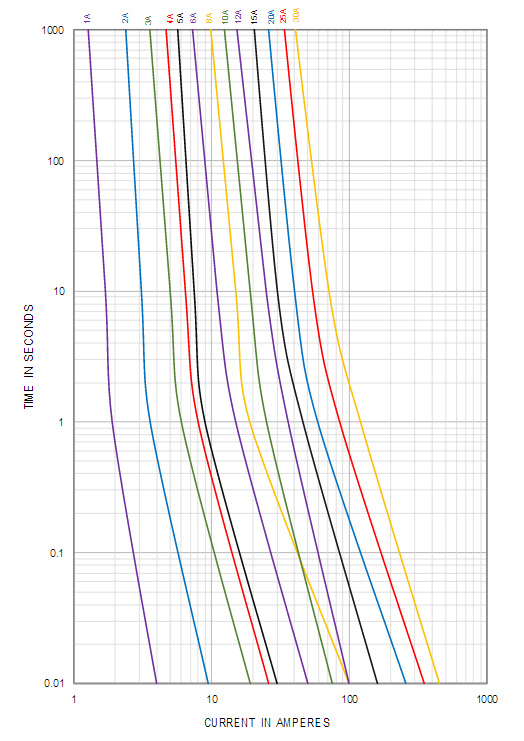

Графика зависимости времени протекания тока различной силы через предохранитель:
